In Zusammenarbeit mit dem Institut für Baumdiagnose bieten wir den Zugversuch/Zugverfahren/Lastmessung als eingehende Baumuntersuchung an.

Eingehende Baumuntersuchung (im Sinne der FLL-Baumuntersuchungsrichtlinie 2013):

• ist erforderlich, wenn nach der Baumkontrolle weiterhin Zweifel über die Verkehrssicherheit bestehen (bspw. Pilzbefall, Abgrabungen, Sturm)
• Es gibt verschiedene Methoden: z. B. Zugverfahren, Schalltomographie, elektr. Widerstandstomographie, Bohrwiderstandsmessung)

Vereinfachte, eigene Erklärung: Der Zugversuch ist ein verletzungsfreies Verfahren, um die Stand- sowie Bruchsicherheit eines Baumes zu ermitteln. Es ist das einzige Verfahren, bei dem Stand- und Bruchsicherheit gleichzeitig untersucht werden.

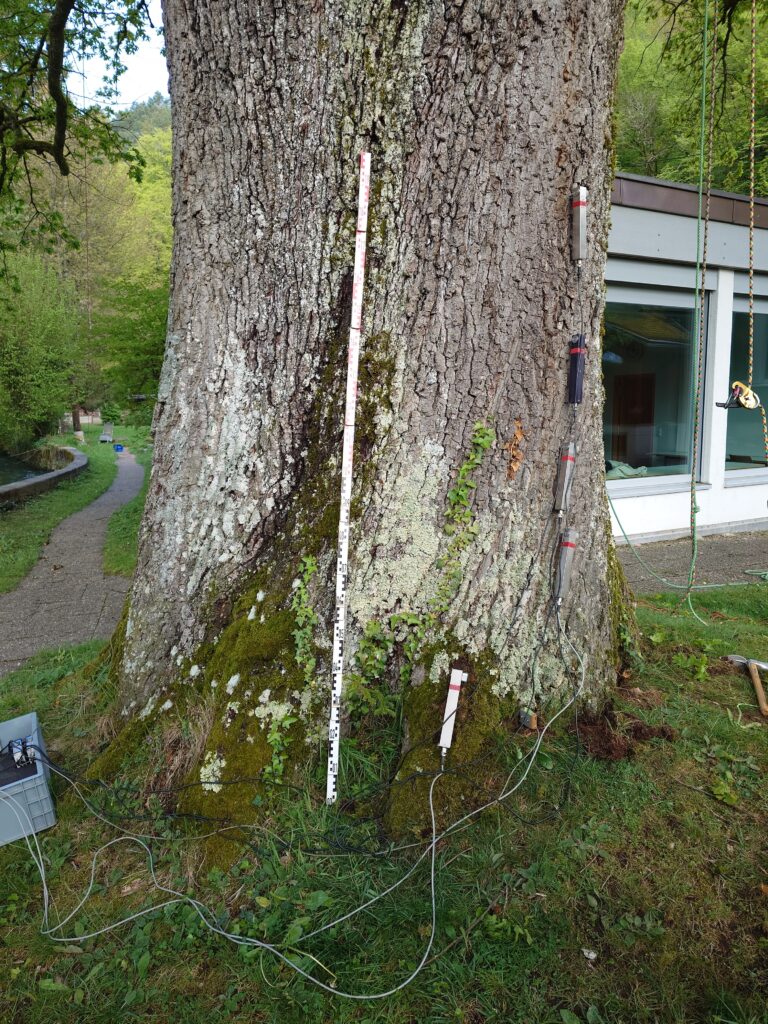

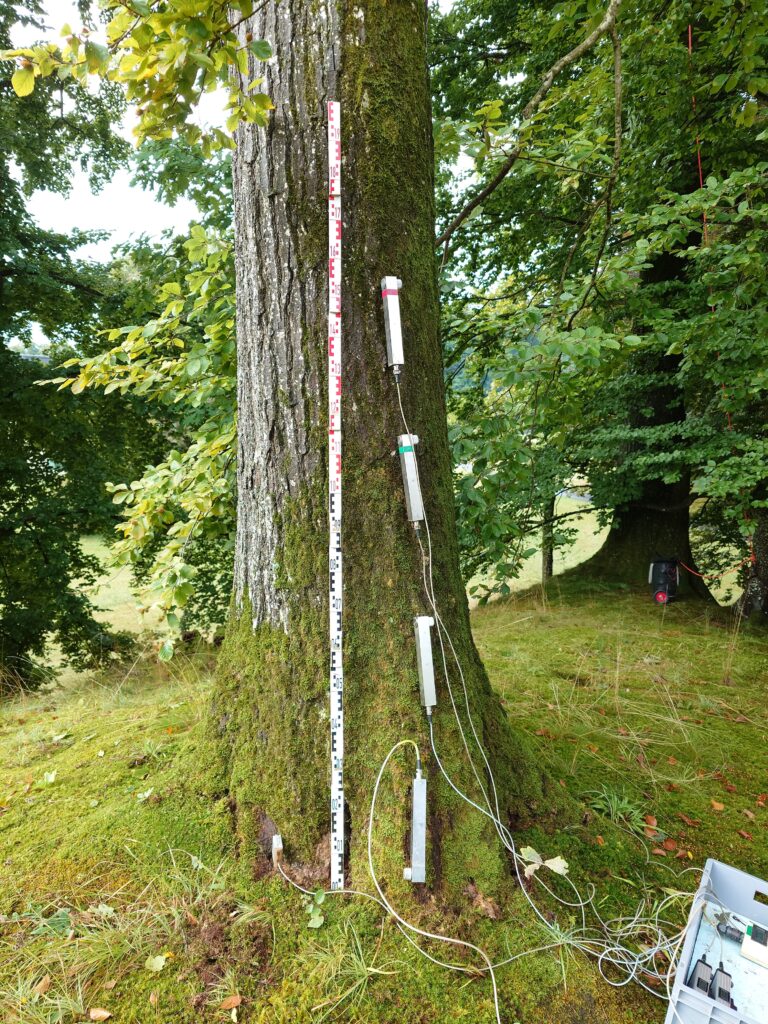

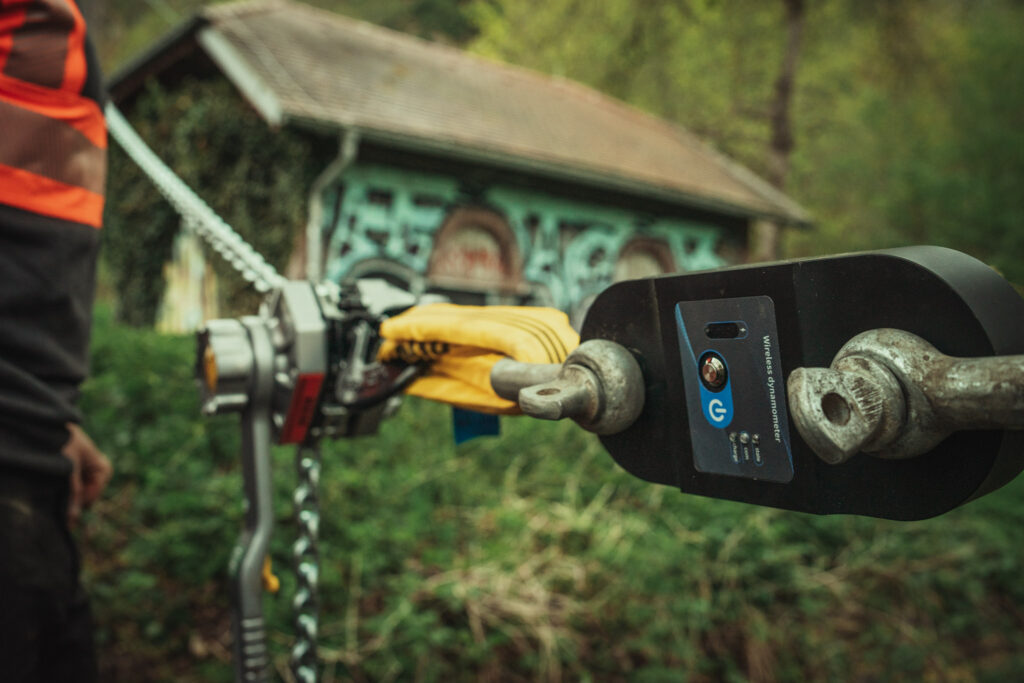

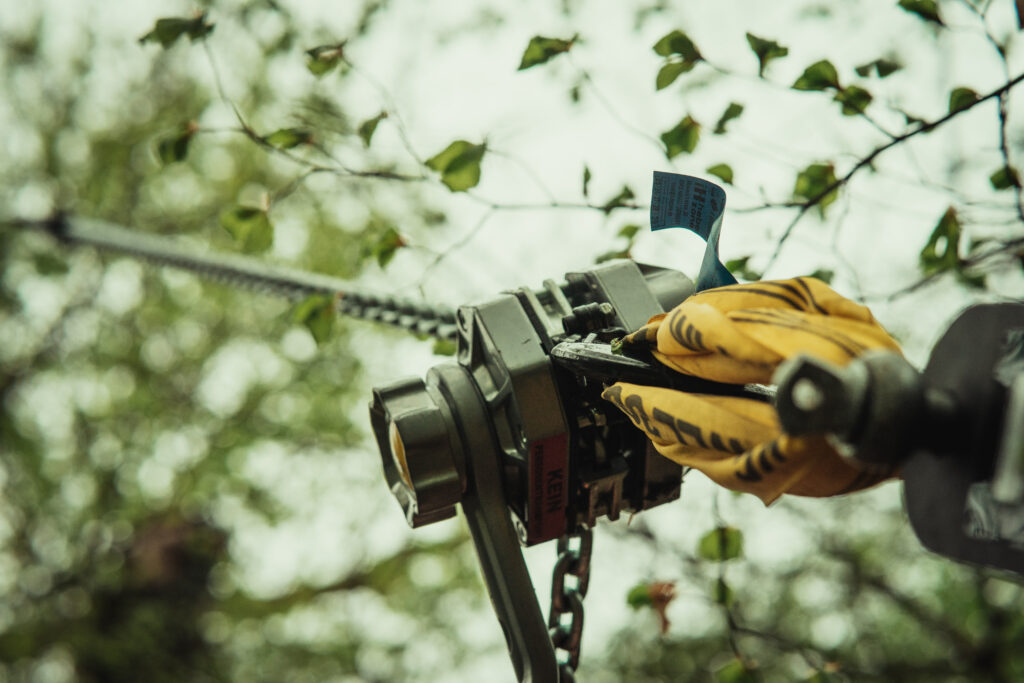

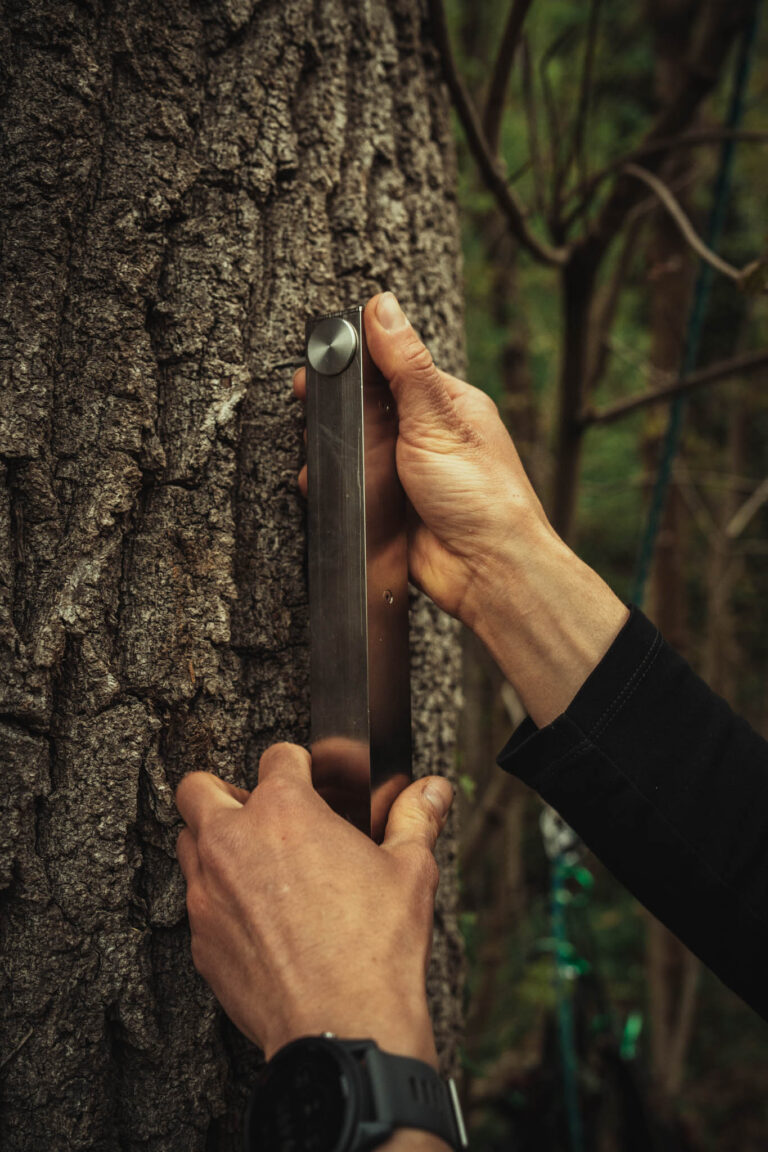

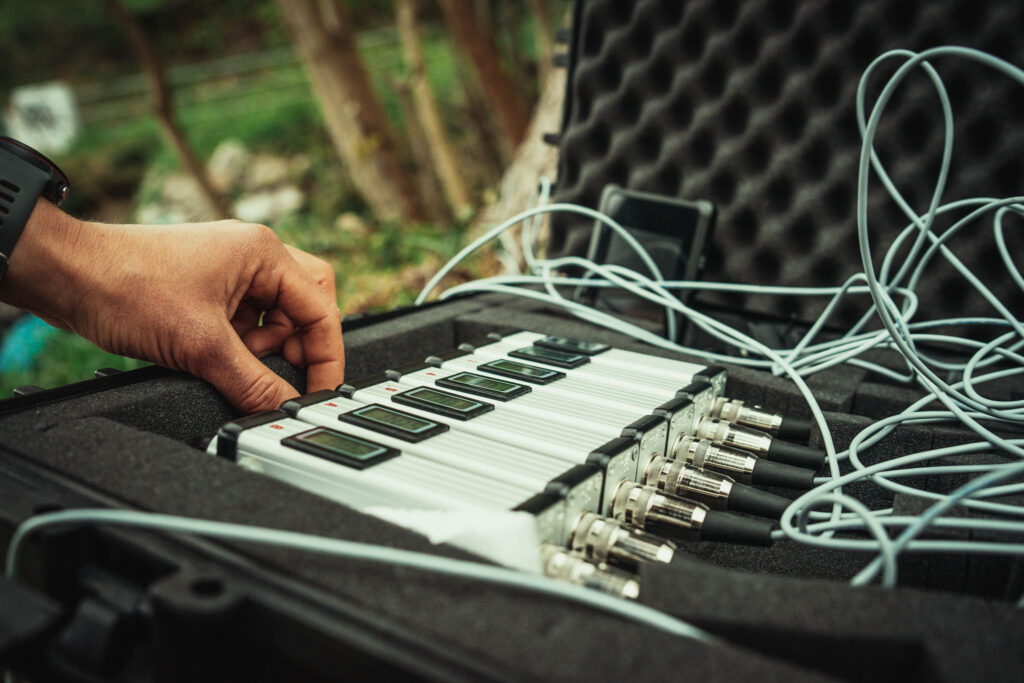

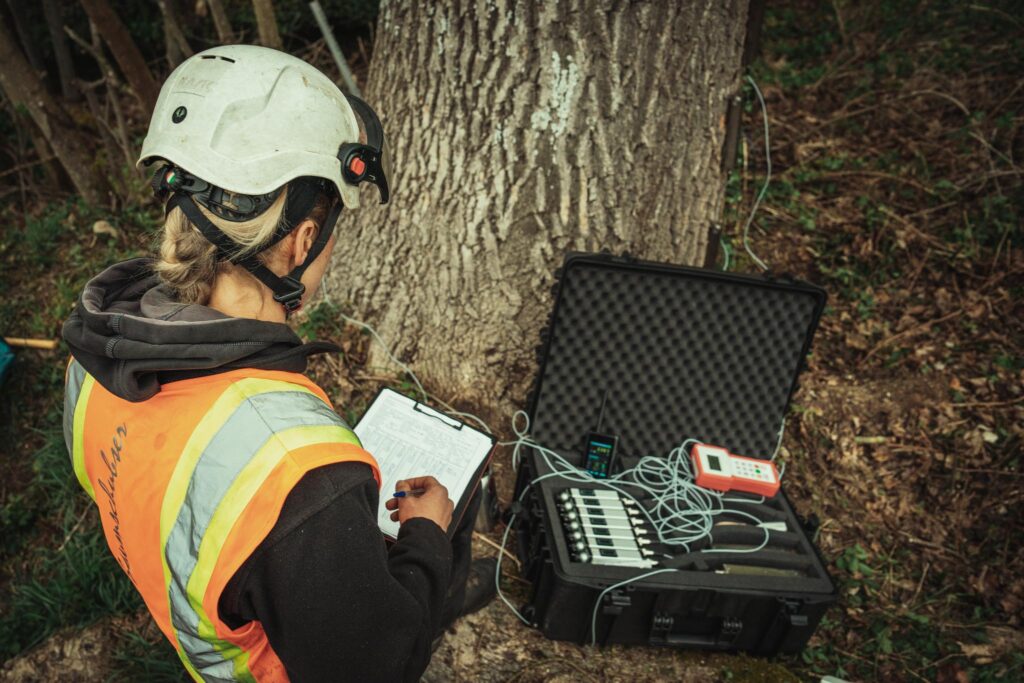

Dabei wird ein Seil an einem Stämmling in der Baumkrone auf einer bestimmten Höhe befestigt und an einem Widerlager fixiert. Mit einer Zugvorrichtung (bspw. Kettenzug) wird das Seil gespannt, um eine Windersatzlast einzuleiten. Beim Anziehen des Seiles messen parallel verschiedene Sensoren die Bewegung des Stammfußes, die Dehnung bzw. Stauchung des Holzes und die eingeleitete Kraft. Festgelegte Grenzwerte beim Anziehen setzen voraus, dass keine Schäden im Wurzelbereich, in den Holzfasern oder den Untersuchungsmaterialien entstehen. Sobald der letzte Messwert notiert wurde, wird der Seilwinkel gemessen, um die wirksame Last zu ermitteln. Der gesamte Vorgang wird je nach Bedarf wiederholt. Der Baum wird in der Regel in 2 Richtungen (versetzt im 90° Winkel) gezogen.

Die Messwerte werden nachfolgend im Büro ausgewertet. Die Lastanalyse wird ermittelt und die Messwerte rechnerisch mit der Elastizitätsgrenze und der „Verallgemeinerten Kippkurve“ verglichen. Resultierend erhält man die Bruch- und Standsicherheit eines Baumes, welche bei einem Orkan vorliegen würden. Anschließend wird ein juristisch belastbares, ausführliches Gutachten erstellt. Die SIM-Gruppe, deren Mitglied ich bin, verfügt in einem riesigen Feldversuch über 17.650 dokumentierte Zugversuchs-Gutachten und ist Stand von Wissenschaft und Technik.

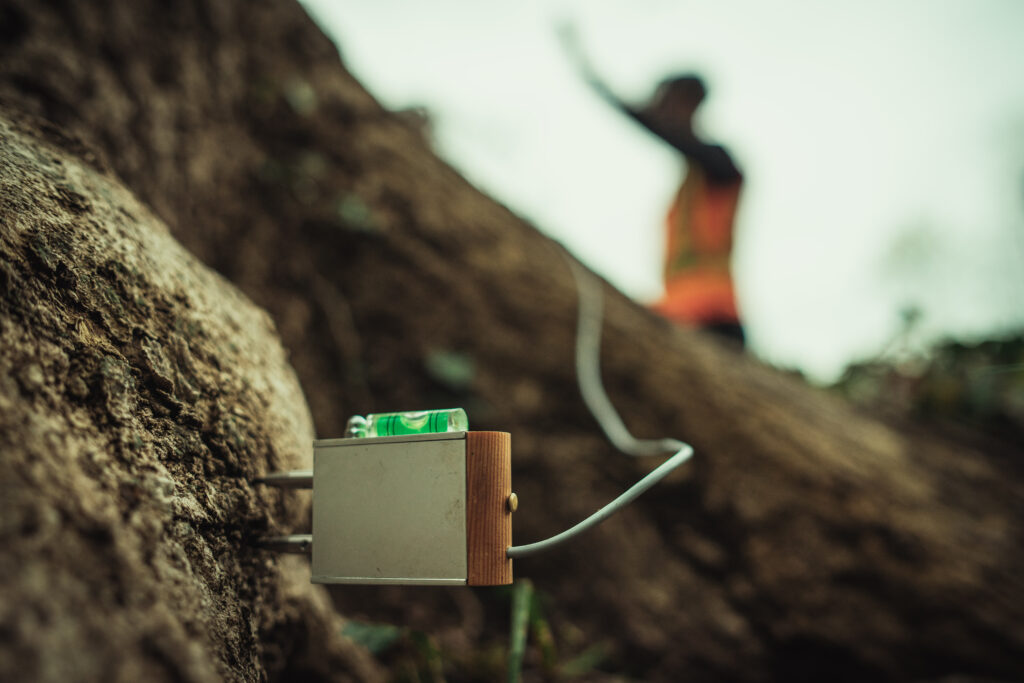

Es ist auch das einzige Verfahren, das zielgenau mittels Dehnung der 1/2000 mm auflösenden Elastometer über den Stuttgarter Festigkeitskatalog die genaue Bruchlast ebenso ermittelt, wie über die Neigungswerte der 1/1000 Grad auflösenden Inclinometer mit der Verallgemeinerten Kippkurve die Kipplast. Das ist die Tragfähigkeitsseite der baumstatischen Gleichung.
